标题：振动系统之悬边的讨论
1楼

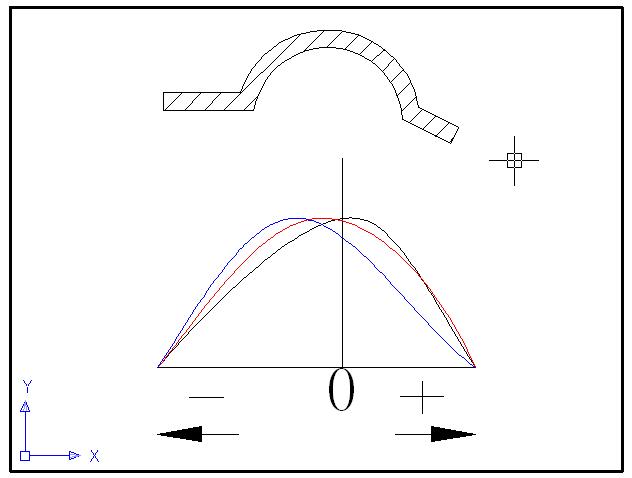

jma 发表于：2008-2-1 10:11:41由于悬边的几何形状不同,其的位移不一样.下面是一种悬边的形状及位移的示意图.
在下面位移示意图中其的非线性趋势形状(3条)中的是那一条呢?
这和实际设计上有什么关联?
如何合理的利用?
2楼
火鸟 发表于：2008-2-1 11:15:19那个凳子做做
3楼
zuyio 发表于：2008-2-1 17:26:10
4楼
sanwei 发表于：2008-2-13 20:42:21这个问题有些深叫喔，就是理解若没有文字功底的人也很难说得清楚的
5楼
holo126 发表于：2008-2-19 17:19:11看到LZ的题..忽然想到....折环不过是一种为了能让锥盆做尽可能自由而且又尽可能线性的往复运动的配件材料...看似很简单却的确让人头疼....
LZ把上面坐标参数标清楚点就没那么头痛啦..
6楼

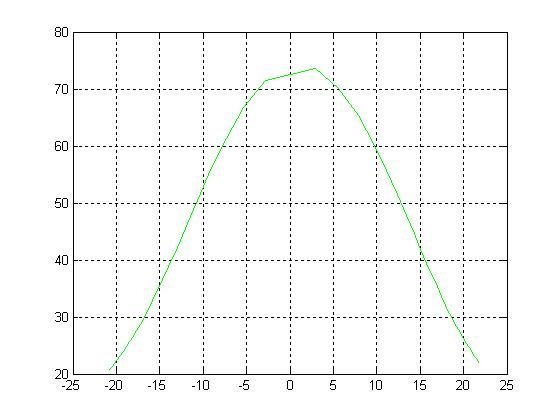

ttl020520 发表于：2008-2-26 17:30:35有限元模拟的正弦曲线顺性,供参考,往上方向定义为正方向,相对的平衡点在0点上方:
7楼
ttl020520 发表于：2010-2-9 15:22:27这个问题顶一下，有必要多讨论
8楼
水仙 发表于：2010-2-10 12:45:39模拟和实际测量,若能对应起来,加上其他非线性分析,将很有意义.
9楼
DAAS 发表于：2010-4-10 13:30:54 TTL兄,你用的啥子有限元模拟出来的?
可否放原型出来看看?
