标题：为什么音圈插低会导致灵敏度降低

1楼

xyuanchen 发表于：2015-4-11 22:28:29

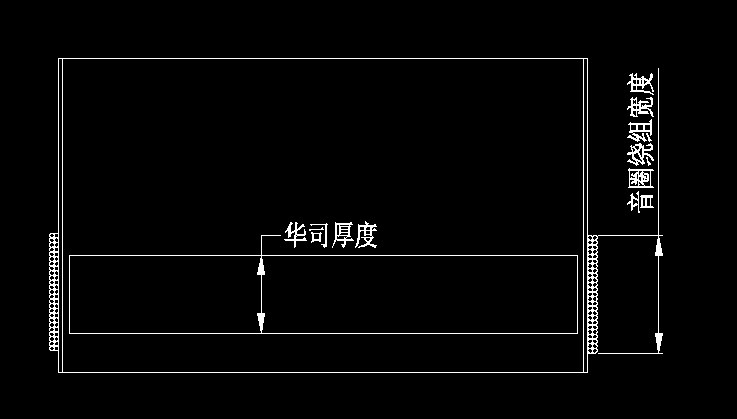

制作喇叭时候，如附件所示：

1、音圈绕组的中心应该和华司厚度的中心重合，如果音圈绕组的中心往下偏移，会导致喇叭灵敏度的降低，这是为什么?

2、实际生产音圈时候，绕线并不是很均匀，会导致一边绕组宽度偏大，一边偏小，那么我们测量绕组宽度时候该取绕组的最大值还是最小值？

取音圈绕组最大值时候，计算出来的音圈在喇叭的位置会偏下，导致喇嘛灵敏度偏低，怎么办？
图片点击可在新窗口打开查看


2楼

sun300400 发表于：2015-4-14 13:44:12

1.绕组不在中心会导致灵敏度偏低？--->要根据具体情况来分析：

灵敏度（SPL）的大小取决于测试这一点在被测量SPK的驱动下，该点的压强的大小，压强来自于喇叭的推动，在其它条件一定的情况下，可以把喇叭的推力简化理解为绕线圈在磁场中所受的电磁力F=BLI(I是电流，B是磁隙中的磁场分布，L是对应磁场上绕线的长度)，所以所以当喇叭输入功率和磁路系统都确定了的情况下，F=BLI中I的值是确定的，B值的分布也是确定的，这个时候就取决于L的情况，前面说过“L是对应磁场上绕线的长度”就是说，当把绕线尽量放在B值分布大的地方，对应得到的BL乘积值就越大，F值也越大，反推上面的关系，就得到了更高的灵敏度。

所以题主的问题要具体问题具体分析，当音圈是短音圈时，音圈绕线太靠下，或者太靠上，使得绕线更少的集中于B值分布大的部分，使得BL乘积变小，所以灵敏度变低（这其实也是相对的，仅限于中心位置的灵敏度变低了，因为SPK工作状况下绕线是运动的，BL的乘积在不同位置是变化的，但是不管如何，音圈偏离对中位置，会导致运动过程中上下冲程的时候BL的变化曲线不关于滑丝中心位置对称，所以失真会加大）；长音圈的情况，也可以同样分析，即长音圈长对远远长于滑丝厚度，小功率下绕线总是充满滑丝间隙的，不会跳出来，所以BL的乘积是基本不变的，所以音圈小幅度偏心是没有多大影响的，但是大功率的情况下，失真也会变大。

2.实际生产时，不同的音圈生产商会根据自己的工艺，设定绕线长度的公差范围，只要把长度的偏差控制在公差范围内，就不会对灵敏度有很大的影响。

以上是我的一些理解，希望对你有帮助。

3楼

JXJJZZ 发表于：2015-4-16 11:53:58

学习了，分析问题太强大了。推理帝！赞一个

4楼

liuusersd 发表于：2015-4-17 1:00:15

赞一个..

5楼

宏发表于：2015-4-22 16:50:23

一般情况不大音圈只要做到在公差范围内

6楼

lp197605 发表于：2015-4-30 22:24:20

我要怎么样才能看精华帖

7楼

eddychang 发表于：2015-5-6 9:21:10

最大值与最小值差距是多少，百分比是多少，要有一个具体的数据好去分析

8楼

lulei0311 发表于：2015-11-18 15:34:49

学习了

9楼

漂泊寻梦 发表于：2015-11-19 15:41:33

分析很详细，适合初学者

10楼

zhoulong2 发表于：2016-3-31 10:13:18

1、音圈绕组的中心应该和华司厚度的中心重合，如果音圈绕组的中心往下偏移，会导致喇叭灵敏度的降低，这是为什么?

------你指的是音圈的位置变化还是音圈的L值变化，如果是音圈位置变化，理论上L值没有变化，对谐波失真会有比较大的影响，磁路非线性比较严重，SPL不会有太大变化，如果是音圈本身短了，L值减小，会造成BL值的变化，这个主要看BL值的变化幅度，可能会影响灵敏度的高度；

2、实际生产音圈时候，绕线并不是很均匀，会导致一边绕组宽度偏大，一边偏小，那么我们测量绕组宽度时候该取绕组的最大值还是最小值？

取音圈绕组最大值时候，计算出来的音圈在喇叭的位置会偏下，导致喇嘛灵敏度偏低，怎么办？

------如果绕组宽度两边差异比较大的话，建议还是再调试下音圈的绕线方式；

以上仅个人见解，不过楼主的问题还是要按照具体情况分析，希望能帮到你

11楼

耳听八方 发表于：2016-4-7 21:15:22

学习了，还是要具体问题具体分析。
