是磁路的磁路的谐振频率,概念相同,都是质量和顺性串联的谐振.

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！

回到顶部

帅哥哟，离线，有人找我吗？

jma

小大 2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

小马哥
等级：版主帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17

发帖心情

Post By：2007-11-28 8:23:34 [显示全部帖子]

以下是引用w-jm001在2007-11-27 16:55:48的发言：

是这样的,两个FO的合成

两个FO的合成??

没看懂如何合成

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！

回到顶部

帅哥哟，离线，有人找我吗？

jma

小大 3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

小马哥
等级：版主帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17

发帖心情

Post By：2007-11-28 10:09:14 [显示全部帖子]

图片点击可在新窗口打开查看此主题相关图片如下：zhendonglaba11 .jpg

震动喇叭阻抗曲线

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！

回到顶部

帅哥哟，离线，有人找我吗？

jma

小大 4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

小马哥
等级：版主帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17

发帖心情

Post By：2007-11-30 15:43:46 [显示全部帖子]

以下是引用jma在2007-11-28 10:09:14的发言：

图片点击可在新窗口打开查看此主题相关图片如下：zhendonglaba11 .jpg

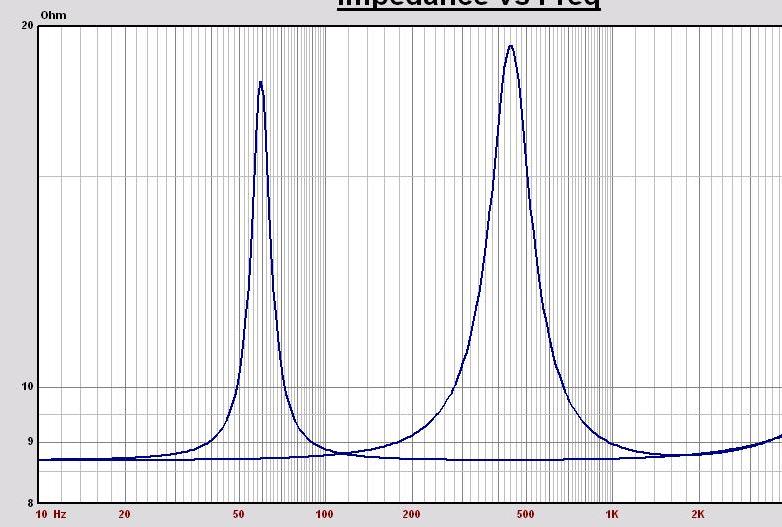

上图是附加质量后的阻抗曲线

下图为独立分析的阻抗曲线

图片点击可在新窗口打开查看


图片点击可在新窗口打开查看

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！

回到顶部

帅哥哟，离线，有人找我吗？

jma

小大 5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

小马哥
等级：版主帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17

发帖心情

Post By：2007-11-30 15:50:35 [显示全部帖子]

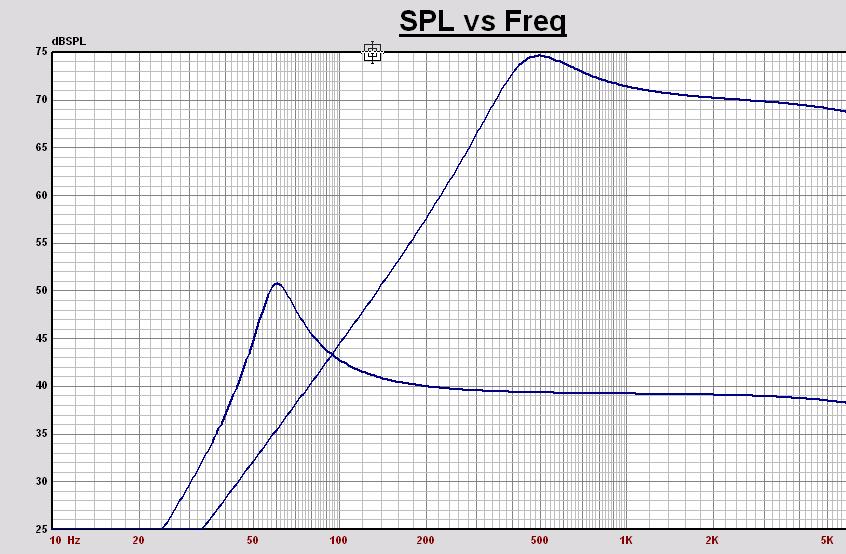

震动喇叭的磁路与喇叭的频响曲线:

图片点击可在新窗口打开查看


图片点击可在新窗口打开查看

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！

回到顶部

帅哥哟，离线，有人找我吗？

jma

小大 6楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

小马哥
等级：版主帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17

发帖心情

Post By：2007-11-30 15:53:50 [显示全部帖子]

以下是引用dindong在2007-11-29 10:59:02的发言：

第一个峰点是振动时的F0

第二个才是喇叭的F0

不过第一峰点频率有点低？

dindong兄弟,感觉第一个峰点做到多少HZ合适?

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！

回到顶部

帅哥哟，离线，有人找我吗？

jma

小大 7楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

小马哥
等级：版主帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17

发帖心情

Post By：2007-12-1 8:40:38 [显示全部帖子]

口径24mm,额定阻抗8ohm,额定功率0.5W,最大功率1.5W.测试在电压2V附加重量100g时,已经达到2.3G.

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！

回到顶部

帅哥哟，离线，有人找我吗？

jma

小大 8楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

小马哥
等级：版主帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17

发帖心情

Post By：2007-12-7 7:58:23 [显示全部帖子]

大家等吧!在半年或半年后或以后会有的!

偶赞同等震动喇叭不再流行的时候,再公布.

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！

回到顶部

帅哥哟，离线，有人找我吗？

jma

小大 9楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

小马哥
等级：版主帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17

发帖心情

Post By：2007-12-7 14:39:01 [显示全部帖子]


数据见上图,通过上图的弹片的形状等数据推算出CM(弹片等效顺性)=0.393mm/N,

已知磁路质量1.2g,故FS=231Hz.此喇叭的震动磁路在2V电压测试的条件下,达到1.8G.

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！

回到顶部

帅哥哟，离线，有人找我吗？

jma

小大 10楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

小马哥
等级：版主帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17

发帖心情

Post By：2007-12-7 14:44:08 [显示全部帖子]


上图弹片数据和已知数据(弹片厚度0.2t,材质SUS301 3/4H),推算出CM=0.597mm/N,

磁路质量:1.1g,计算FS=200HZ.

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！

回到顶部

帅哥哟，离线，有人找我吗？

jma

小大 11楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

小马哥
等级：版主帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17

发帖心情

Post By：2007-12-7 14:56:53 [显示全部帖子]


通过上图的数据计算弹片的顺性CM=1.077mm/N,已知磁路质量6.65g,其的谐振频率为59.3HZ.

见下图阻抗曲线:


独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！

回到顶部

帅哥哟，离线，有人找我吗？

jma

小大 12楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

小马哥
等级：版主帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17

发帖心情

Post By：2007-12-7 15:05:07 [显示全部帖子]

以下是引用jma在2007-12-07 14:56:53的发言：


通过上图的数据计算弹片的顺性CM=1.077mm/N,已知磁路质量6.65g,其的谐振频率为59.3HZ.

见下图阻抗曲线:


将弹片的厚度调整为0.25t后,计算的弹片的顺性CM=0.49mm/N,此时的磁路谐振频率FS=88HZ,

具体实际结果如下(图中绿色曲线所示):

图片点击可在新窗口打开查看


图片点击可在新窗口打开查看
