主题：有研究扬声器反电动势的吗？

最近和朋友在广州看到一对音箱。朋友介绍说，动圈扬声器的线圈在振动时切割磁力线会产生反电动势，反电动势会影响扬声器的电声转换效率，这也是扬声器的电声转换效率非常低的原因之一。而这对音箱在线圈上串联了对称线圈，绕向相反，而且对称线圈工作在对称的磁场中，这样基本上消除产生的反电动势。这对音箱的优点是使得扬声器成为电阻负载特性的元件，效率非常高，而且具有高保真、高灵敏度。

据他们的工程师介绍，普通扬声器的电声转换效率是0.1-0.3％。而他们带来的这对产品的电声转换效率提高了10倍。所以，他们说他们这对音响的技术就值10亿美金。

我不懂阿，不过我好歹学过物理，他们介绍的反电动势我还能理解，他们介绍那个消除反电动势的理论很难实现吗？后面什么转换效率什么的我就不懂了，我也分析不出他们说的有什么漏洞、能不能实现，不过东西摆在那里，不过这也太牛B了吧？

那么多研究基础理论的人，这个方法（对称线圈工作在对称的磁场中，这样基本上消除产生的反电动势）很艰深、很难实现吗？

可能是吧，我看到的好像是3.5寸的单元。你的单元消除了反电动势、把转换效率提高了10倍吗？如果是真的，如果全世界有50％用你的扬声器，理论上可以每年节电几百亿度阿。
你看LED照明灯，比白炽灯的效率提高了20%，全世界都在推广啦。你的扬声器别说提高10倍，就是提高50％，政府都应该给你补贴来推广啦，没错吧？

惠威也有这种想法，可惜没找到结构图。

“惠威特有对称磁场（SMD）驱动技术使音圈处于一个对称的驱动磁场之中，从而获得对称的驱动力，显著减少音圈电感与反电动势的相互调制，扬声器的控制特性得到改善，低音丰满有力，失真度低。”

蔡博士产品的图很难找到阿。另外，网上找到一张90年代的结构图，应该能说明问题了。


他们工程师说，的确有一对5寸的，经过测试，灵敏度是95dB/1w/1m，不知道是不是你说的那个。

看来大家有很多疑问，朋友给了一些资料，看能不能说明问题。

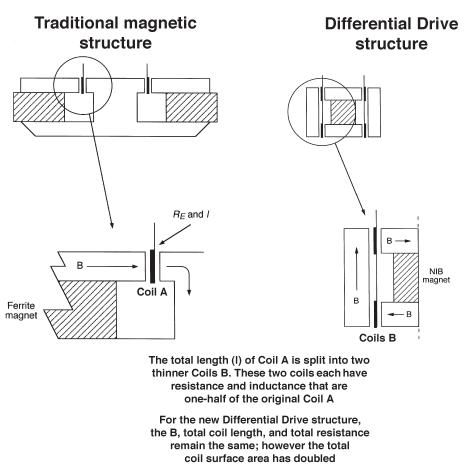

这个是JBL的一款产品



下面是这款产品、这种设计的特性介绍，我试试抛砖引玉：

A. Better heat dissipation. The physical separation of the two coils can be adjusted for optimum heat transfer from each coil to the outer structure of the driver. In addition, the total surface area of the two coils has doubled,creating twice the heat radiation capability.
更好的散热性。
B. The new voice coil arrangement will have less effective inductance than the standard one, since the reversely wound coils will have negative mutual inductance between them.
This translates into a more uniform impedance curve and extended output at higher frequencies.
降低电感。阻抗曲线更平滑一致。
C. The compact nature of the Differential Drive motor structure requires much less iron in the magnetic return path. If NIB (neodymium-iron-boron) magnet material is used, a Differential Drive transducer can weigh as little as one-third the equivalent traditional ferrite design. This advantage shows up primarily in overall system weight and ease of installation.
钕铁硼，更轻。
D. The structure is inherently shielded magnetically, especially at 90 degrees away from the axis of the structure. The result is very little stray magnetic field interference with CRT video systems.
更小的磁场干扰。

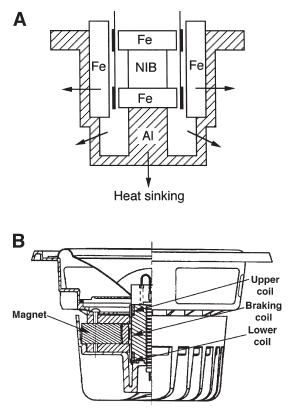

E. Nesting the small overall magnet structure in a large aluminum heat sink results in efficient dissipation of heat from the coils, as shown in Figure 3A. Aluminum, with its high specific heat and low thermal resistance, is the ideal material for this. The section view shown at B illustrates the use of ferrite magnet material
in the design of a Differential Drive transducer which includes a braking coil, as discussed in Section 5.
材料说明。
F. Design flexibility. The two voice coils may be driven in electrical series or parallel, depending on the system design impedance. Typical applications call for a nominal 8-ohm driver, with two 4-ohm coils operating in electrical series.
设计灵活。
G. Push-pull operation. In an analogy to Class AB operation of a power amplifier, the motion a Differential Drive system reduces even-order distortion components, due to the exact symmetry of the motor structure along its operating axis.
降低失真。

分享一下资料，资料全文大家可以到JBL官网上看，

http://www.jblpro.com/catalog/support/getfile.aspx?docid=1253&doctype=3

其实这是两个问题：
第一个问题：这种方法有什么作用，是不是能抵消感生电动势，是不是能降低电感、产生电阻负载特性？等等。

第二个问题：如果可以，那么有什么效用，是不是能提高转换效率、提高多少，是不是能降低失真度、降低多少？等等。

有实干精神的人，不妨想办法做一个出来，再测测灵敏度和失真度等等，用实践来检验，不是更说明问题吗？
