双音圈喇叭假如是并联或串联使用,则算两组的.


学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-10-6 22:22:50 [显示全部帖子]

BL的大小,理论上与阻抗无关.

但实际同样卷宽的情况下,阻抗不同,则线长也不同.高阻的BL值一般说来会大些.

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-10-6 22:26:34 [显示全部帖子]

1、Bg值是用高斯计所测出来的

单位用特斯拉


2、Leq是音圈的有效线长

Leq=(1.3~1.4)*Lvc*(t/h)
t是华司厚度
h是卷幅宽度
Lvc是音圈的总线长

这仅是经验公式


单位都是米

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-10-6 22:28:53 [显示全部帖子]

准确的方法是L取总长度,B值在变化,按B值的分布去积分.

上面的经验公式是B值不变,L在变化.

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-10-6 22:54:05 [显示全部帖子]

并联相当于线加粗了,线长不变.

串联是两倍的线长.

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-10-6 22:55:57 [显示全部帖子]

算BL值时的Bg值就是用高斯计在磁隙中所测得的那个值,但L就不是总长了,也不是仅在华司内的那段线长,需加系数修正.

准确性还是可以的.

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-11-29 8:49:57 [显示全部帖子]

"当我同一个磁路系统，当我改变线径由细变粗时，BL值是降呢还是升呢？"

线径由细变粗时,一般情况下,BL是先升后降,有一个拐点.

Leq是音圈的有效线长

Leq=(1.3~1.4)*Lvc*(t/h)
t是华司厚度
h是卷幅宽度
Lvc是音圈的总线长

卷幅和总长都在变化

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-11-29 8:52:56 [显示全部帖子]

"L长度是在磁间隙里面的有效长度吗？"

磁间隙要理解成有磁场的部分,那就不仅仅是与华司等厚的部分.看磁场分布图很容易理解的.

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-11-29 9:00:43 [显示全部帖子]

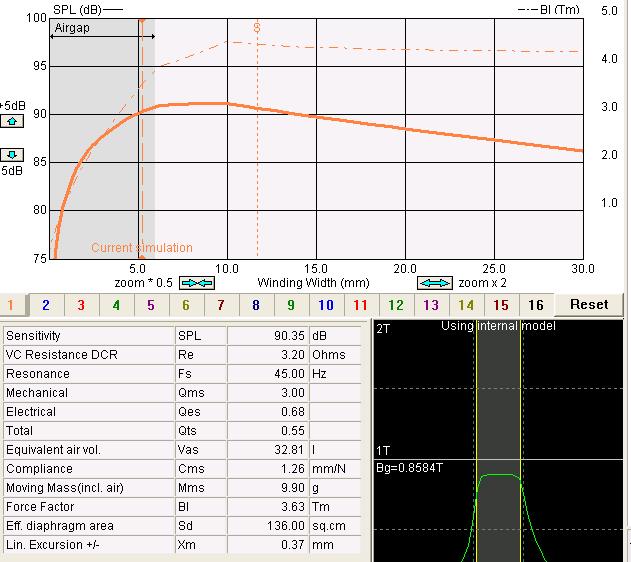

图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-11-29 9:08:23 [显示全部帖子]


图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看

学无止境！
 回到顶部
